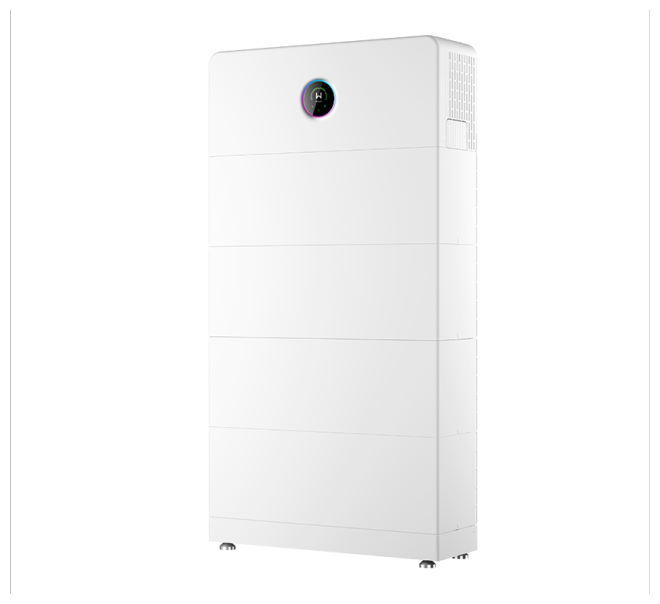

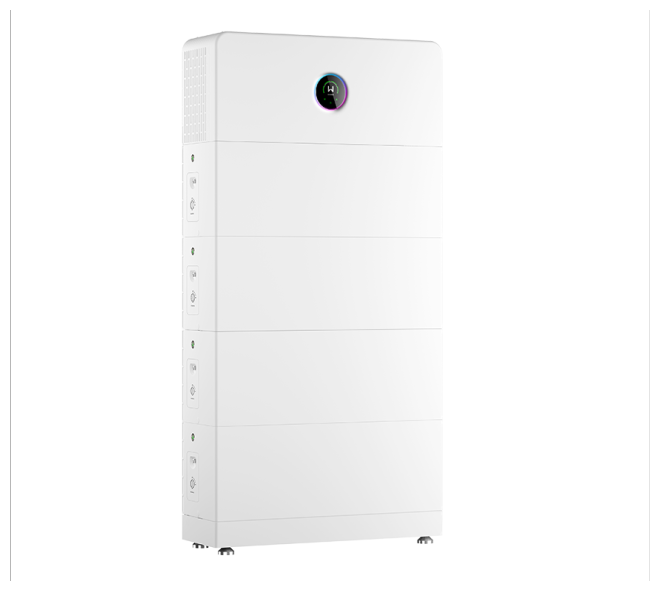

GoodWe ESA GW10K-ETA-G20 (ESS Hybrid Inverter)

GoodWe ESA Series (GW5K līdz GW29.999K ETA-G20) ir trīsfāžu all-in-one augstsprieguma (HV) enerģijas uzkrāšanas sistēma, kas apvieno hibrīda invertoru, HV akumulatoru steku un energopārvaldību vienā rūpnieciski sagatavotā, stackable iekārtā mājsaimniecībām un neliela mēroga komerciāliem objektiem. Deviņas jaudas klases nodrošina 5, 6, 8, 10, 12, 15, 20, 25 un 29,999 kW nominālo AC jaudu pie 220/380 vai 230/400 V, 3L/N/PE, 50/60 Hz. PV pusē pieļaujama līdz 200% DC oversizing — no 10 līdz 60 kW paneļu jaudas uz vienu iekārtu — sadalot to pa 3 vai 4 MPPT ar plašu 120–950 V MPPT darba diapazonu, 1000 V maksimālo ieejas spriegumu, 150 V starta spriegumu un līdz 42 A uz MPPT augstākajās jaudas klasēs. Viena akumulatoru ieeja darbojas pie 750 V nominālā sprieguma (700–950 V), uzlādējot ar līdz 5–30 kW un izlādējot ar līdz 5,5–33 kW, kas ļauj ciklēt līdz 1C; līdz 12 LFP akumulatoru moduļiem veido steku ar kopējo ietilpību līdz 108 kWh, turklāt var kombinēt dažādas ietilpības moduļus vai jaunus kopā ar jau uzstādītiem. Maksimālā efektivitāte ir 98,0–98,2%, Eiropas efektivitāte 96,4–97,4%, bet battery-to-AC efektivitāte sasniedz 98,0%. Dual-port konstrukcija ar atsevišķu backup portu nodrošina visas mājas rezerves barošanu: pārslēgšanās notiek ātrāk par 4 ms, off-grid izeja atbilst nominālajai jaudai ar 10 sekunžu pārslodzi (10 kVA 5 kW modelim līdz 45 kVA 30 kW modelim), bet iekšējais bypass ar 63 A caurlaidi — 80 A 25 un 30 kW modeļiem — parasti novērš nepieciešamību mainīt ievadaizsardzību; atbalstīta arī on-grid un off-grid paralēlā darbība. Aizsardzība ir integrēta pilnā apjomā: AFCI, PV stringu strāvas monitorings, PV izolācijas pretestības kontrole, noplūdes strāvas monitorings, PV un akumulatoru apgrieztās polaritātes aizsardzība, anti-islanding, AC pārstrāvas, īsslēguma un pārsprieguma aizsardzība, integrēts DC slēdzis, remote shutdown, kā arī Type II DC un AC pārsprieguma aizsardzība (SPD) (Type I + II DC 25 un 30 kW modeļiem). Iekārtai ir IP66 aizsardzības klase, tā darbojas no −35 °C līdz +60 °C pie 0–100% RH un augstumā līdz 4000 m (derating virs 2000 m), izmantojot smart fan cooling ar trokšņa līmeni no 30 dB 5–8 kW modeļiem pie 25 °C apkārtējās temperatūras. Saskarne — LED, WLAN un aplikācija, CAN savienojums ar akumulatoru BMS, kā arī RS485, WiFi + LAN + Bluetooth standartā un 4G kā opcija, izmantojot Modbus-RTU/TCP. Izmēri 800 × 340 × 270 mm, svars 34 kg (38 kg 25 un 30 kW modeļiem), montāža pie sienas vai uz grīdas.
